導讀
最近一場針對配電變壓器抗短路技術研討會在沈陽變壓器研究院召開，就目前配電變壓器短路能力試驗通過率低的現象，進行技術討論及應對方案的交流。國網公司針對配變抗短路強度技術措施討論會一輪又一輪，《提高10kV配電變壓器承受短路的動穩定能力技術措施》也在業內傳達。此前有業內人士稱全國10kV配電變壓器90％不合格。國網物資部2016年3月在京召開了關于提升配變抗短路強度問題的匯報會議。目的就是加強配電變壓器抗短路能力的提升。EPTC變電專業技術委員會召開“非晶合金配電變壓器短路能力提高措施研討會”等等，在那么多密集的行業專題研討會的背后，是一份份“國網公司關于供應商不良行為處理情況的通告”，在2017年配變專項質量監督隨機抽檢中，配電變壓器短路能力承受試驗不合格占據配變設備所有問題的絕對大多數，這一現象已經引起行業專家和電力部門高度重視，再加上湖南、廣東等地配電變壓器爆炸傷人事件,變壓器抗突發短路問題已經不是一個簡單的招標、抽檢、處罰、警告、開會然后還是招標、抽檢、處罰、警告、開會，最后不了了之的一次次循環。
抗突發短路難嗎？
變壓器抽檢項以突發短路試驗不合格為主，也有部分為空負載損耗不合格和局放不合格。突發短路試驗為型式試驗項目，破壞性試驗，考驗的是變壓器設計、制造過程中線圈、鐵芯及裝配機械強度，配電變壓器抗突發短路的能力，要全線產品達到通過抗突發短路試驗的要求，對變壓器生產設計、工藝以及企業應承擔的制造成本是一個不小的難題。一方面需要面對市場競爭即本就不高的中標價格，另一方面還要面對來自各方面的制造成本（如：主要材料的價格上漲不定因素，尤其是中標后的價格上漲、勞動力成本上漲、運輸成本上漲、財務成本上漲等等，2016年都經歷過一次較大的成本上漲沖擊）。
難道配電變壓器抗突發短路難嗎？答案是否定的，那為什么頻頻出現突發短路的問題呢？變壓器的基因有問題？變壓器的制造成本問題？是變壓器行業低價競爭有問題？還是技術更新問題？變壓器行業正走在一個“好貨沒好價”“低價要好貨”的尷尬境地。
解碼變壓器的基因
動物植物甚至所以生物都有基因，而我們常見的各種產品也有基因，變壓器也不例外，配電變壓器抗突發短路試驗主要是考察線圈的機械力，因此對于線圈的防護是重中之重。而在各種變壓器制造過程中，各種類型的鐵心結構與材質的不同形成各種變壓器的基因，而恰恰是這種自身基因決定了各種變壓器在抗突發短路能力方面的優缺點，但是變壓器自身的基因優劣并不代表市場的需求，因為基因以外還有一種更強大的外部因素叫“血統”。

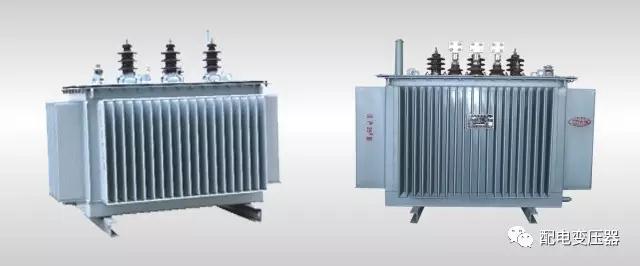

疊鐵心變壓器的基因

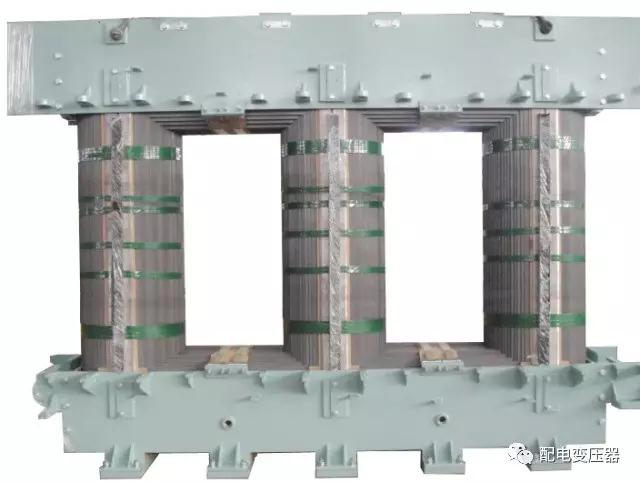

目前疊片式變壓器鐵心芯柱的截面設計為長圓形，上、下軛片的截面設計為D形的新型變壓器用鐵心。主要由芯柱及上軛片、下軛片組成，特點是芯柱的橫截面從中間一層的疊片分別向上、下二面呈梯形遞減，上軛片和下軛片的橫截面從中間一層的疊片分別向上、下二面呈直角梯形遞減。具有磁路短、空間利用率高的效果，同時有效地降低了鐵心的重量，降低了空載損耗，降低了制造成本。因為截面為長圓形結構導致受力不夠均勻、抗機械能力、抗突發短路能力弱，特別在折線段那部分有時在突發短路經常出現防護不到位或者受力不均勻，折線段出現較大的導線位移的偏差，導致阻抗超標，抗突發短路不合格。
疊片式鐵心變壓器的基因是因為鐵心采用平面結構及疊片工藝，存在三相磁路不平衡，局部磁通方向和硅鋼片導磁方向不一致以及多處空氣接縫等缺陷，制約了變壓器能效水平的提升。由于設計結構的因素，使用材料比較浪費，在抗突發短路方面也次于立體卷鐵心變壓器。
立體卷鐵心變壓器的基因

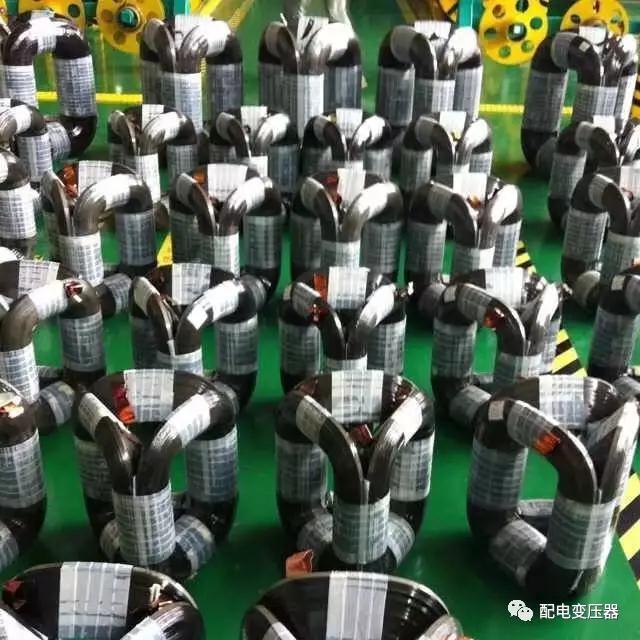

立體卷鐵心為閉口結構，線圈需要在鐵心上繞制，在線圈繞制過程中由于受到空間結構的限制，使得一些工藝保障措施無法實施，或者即便實施操作也比較困難，而且防護的不全面。對于小容量且低壓為單根導線的線圈結構，操作時這些問題便已經顯現出來；對于低壓線圈導線一旦超過2根的產品，在線圈換位和升層時的防護，問題更是凸顯無疑；在線圈繞制完畢后，鐵心翻轉起立，鐵心和低壓線圈內筒之間的間隙存在無法撐勁等問題；我們知道箔繞線圈的電氣性能和抗短路能力均提高很多，低壓線圈采用箔繞，無論是電氣性能還是抗短路能力都會大大增強，若閉口結構大容量產品，采用箔繞結構會需要更為特殊的箔繞機，繞制過程非常復雜而且效率很低，很多工藝措施（如：銅排焊線的增加、箔張力緊實度的增強、箔的邊緣防護等）無法得到保證。
設計不能隨原材料價格的變化而變動。因為設計一旦確定，繞制線圈的齒輪盤尺寸確定后，今后的設計如果要變動，也只能圍繞已制成的齒輪盤的尺寸來變動，否則就要重新生產齒輪盤。需要的工裝較多比如齒輪盤、鐵心芯塊，對同一種容量的變壓器，有全銅，全鋁，半銅半鋁三種，齒輪盤也相應需要三種。鐵心需要進行去應力退火，高能耗的退火過程既增加成本還不環保，鐵心芯塊是一大筆開銷。
所以立體卷鐵心變壓器的基因存在諸多缺點，設備投入無止境，退火工藝難掌握，大容量鐵心加工難度大、線圈三相平衡難控制、節能變壓器的制造過程中又在使用高能耗的退火設備，為節能而耗能何苦來哉？
非晶合金變壓器的基因
非晶合金的基因最大優點是具有高飽和磁感應強度、矯頑力小、損耗低。

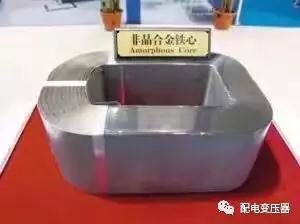

在配電變壓器制造中，非晶合金鐵心采用近似矩形的搭接式卷繞結構，成型的鐵心內在應力非常大，磁特性被嚴重破壞，必須通過熱處理退火才能消除這些應力。熱處理退火工藝是非晶合金鐵心整個制作過程中最關鍵也是最難控制的工序。非晶合金帶材的損耗與合金材料表面受力有關，損耗會隨受力的增大而迅速上升，非晶合金鐵心受力后，變壓器的空載損耗會增加50%-70%，因而，非晶合金鐵心不能作為變壓器的骨架，而采用繞組作為主支撐，鐵心要懸掛在繞組上，繞組的壓緊要另設框架，使鐵心和繞組的受力互不相干，在鐵心退火后裝配、運輸?shù)冗^程中不能對鐵心產生任何外力因素，否則，因其對應力的敏感性而產生空載損耗增大。
非晶合金帶材基因的韌性差、對應力的敏感性造成了非晶合金變壓器的基因存在噪音大、脆性易產生脫落、掉渣現象，變壓器制造過程中鐵心裝配、繞組套裝過程中不能施壓，鐵心更不能受夾緊力從而很難實施抗突發短路所需要的很多措施，故而是基因造就非晶合金變壓器抗突發短路的配電變壓器中的重災區。同時，非晶合金帶材的基因也是造成變壓器無法維修、鐵心無法回收利用的根本原因。
折疊式開口鐵心變壓器的基因

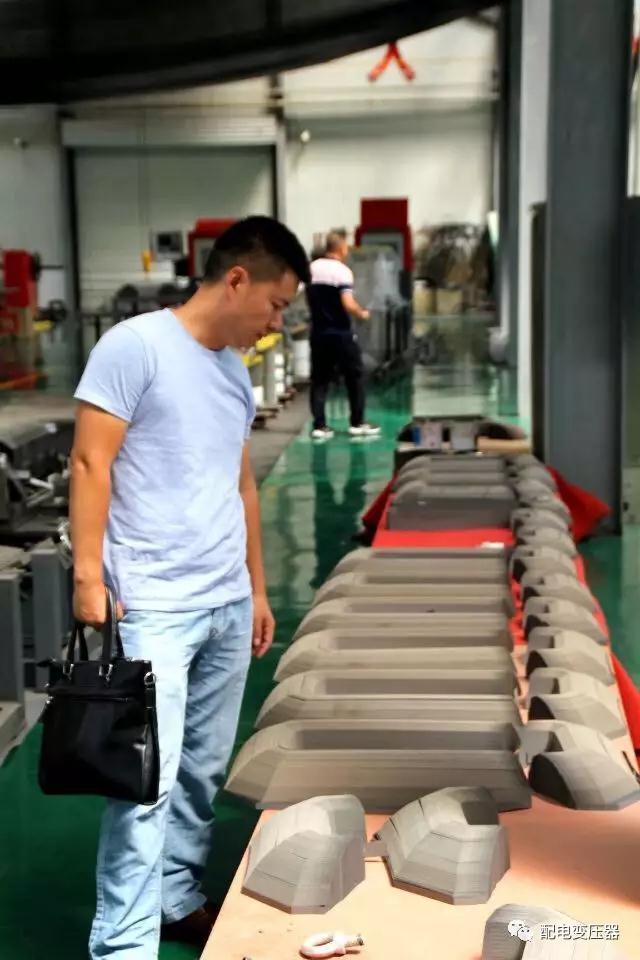

折疊式開口立體鐵芯變壓器將原有的傳統疊鐵芯變壓器與閉口立體三角形卷鐵芯變壓器進行了完美融合，將閉口立體三角形變壓器的每個鐵芯單框分截斷分離為上下兩部分，每個部分的鐵心是1片1疊，可多級接縫組合，既提高了鐵心的機械強度，又降低了鐵心的噪音和空載電流，同時多級一組插片提高了上鐵軛的插片效率。
優良的基因與傳統疊鐵心相比
1、折疊式開口立體鐵心變壓器三相平衡，具有完全對稱的磁路，空載電流小，減少了三次諧波，噪音也大大降低；
2、節電效果顯著，可以輕松達到S13型變壓器的標準，結構緊湊體積小，成本低，散熱及過載能力強；
3、硅鋼帶加工成梯形料帶，采用套裁方法開料，開料時沒有廢料產生，不浪費材料。
優良的基因與閉口立體卷鐵心相比
該產品除了擁有閉口立體卷鐵心所有的優點外，還有以下幾個優勢：
1、由于其開口結構的特點，其線圈可以單獨繞制，使用傳統繞線機就可以，不需要再引進新的繞線設備，而且其繞線工藝也比閉口式簡單很多，繞制難度降低了很多;
2、便于修理，原有的閉口立體卷鐵心變壓器必須有專用的繞線機和模具才能修理，修理難度很大，基本上需要返回原廠修理，而折疊式開口立體鐵心變壓器由于其結構特點，只需要將上鐵軛拆掉按順序排立，將線圈拔出來單獨更換就可以，修理簡單，不需要再返回原廠修理。
3、生產大容量的變壓器的難度降低，原有的閉口立體卷鐵心變壓器由于其必須在鐵心上繞制線圈，當需要生產大容量變壓器時，其鐵心模具、鐵心纏繞機及繞線機都需要特殊設計，而且對設備要求也非常高，實際生產變壓器難度也非常大，所以只能做樣機，不太適合于量產，不利于變壓器產業化能力提升，而折疊式開口鐵心變壓器由于其線圈可單獨繞制，且鐵心生產也不需要模具，所以更適用于推廣到大容量變壓器生產制造中。
4、生產過程中由于硅鋼片只受到部分的剪切應力和折彎應力，所受的應力小，大容量可以忽略不計，可以不用退火，節省了購買退火爐，節約了退火電費，也有效達到節能降耗，免去退火過程對環境的破壞，大大降低了生產工藝及成本。
抗突發短路工藝保障

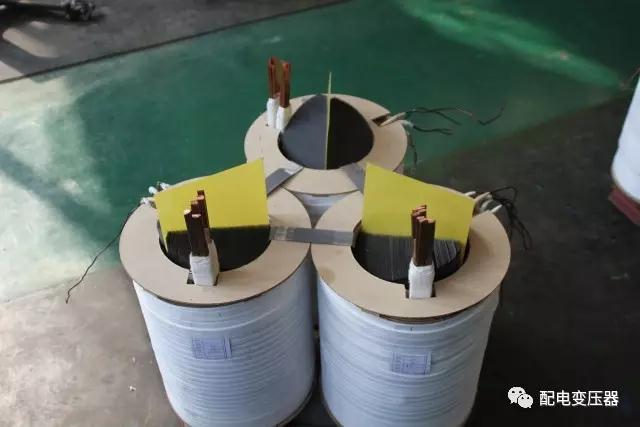

因為開口結構的特殊形式，使得線圈可以單獨繞制而且截面為圓形，圓形的承受力是最為均勻的，所以可以采取更加完善的工藝保障措施，抗突發短路的控制要點：
1、內部撐緊；
2、上下壓緊；
3、過程繞緊；
4、外部裹緊。
圖片提供：江蘇亞威
具體措施：
1、設計，這是首道工序，在設計阻抗時，應盡可能的將阻抗值設計為正偏差，但不宜過大（短路試驗之后，阻抗的變化量不超出成品的國標要求值），過大也會影響負載損耗，另外各種裕度設計最低。
2、產品容量超過315kVA后，低壓線圈可采用箔繞結構，箔繞結構的軸向力會影響很小；
3、低壓線圈出頭，這是絕對的重點！個人建議采用“8”字編花式出頭；
4、升層，端絕緣和臨近匝務必綁扎牢固，同時與相鄰幾匝用收縮帶穿插時疊壓；
5、低壓線圈內部務必用撐條撐緊，將鐵心臺階出的縫隙填滿即可；
6、高低壓線圈之間的撐條盡量采用8、4兩種寬度，交叉放置，放置間距10～15mm；
7、低壓線圈若為箔繞結構，需要在首、末端銅排與箔的焊接處，進行切割增加焊線處理；
8、低壓線圈為線繞在換位時，若4根或6根并繞，根據匝數，保證每半圈換一個位；
9、高壓線圈繞完后，在外部用撐條和收縮帶綁扎一圈；
10、高壓線圈端絕緣和其相鄰線匝采用收縮帶編花固定并刷膠固定。
11、內部撐緊：線圈繞制時務必按照圖紙相關要求尺寸，而且層層緊實，特別要在低壓線圈內部放置環氧襯筒（成型件，可增大機械力，厚度不可小于3mm），同時襯筒與鐵心件的間隙用撐條打緊；
12、上下壓緊：盡量采用層壓木，而且上下對其，并且在上下夾件設置加強板以保證機械力；
13、外部裹緊：在高壓線圈的最外層均勻放置一圈撐條并用無緯粘帶打緊；線圈需要浸漆處理（一遍即可）。

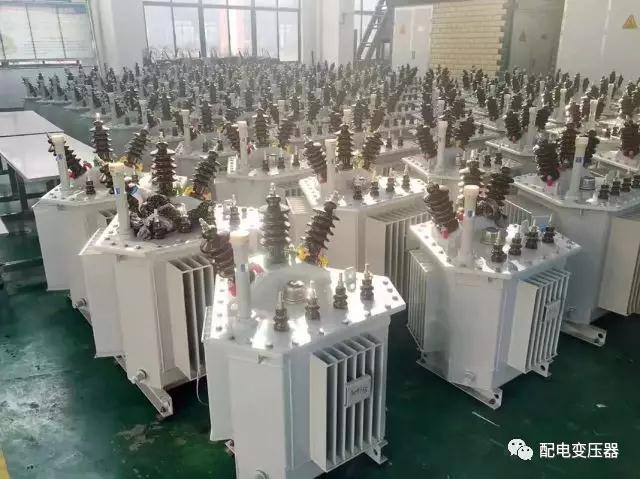

圖片提供：包頭科電
結束語
不管采用哪種方式來增加產品的抗短路能力，勢必都會造成成本的增加以及生產效率的下降，若各個變壓器廠家繼續各自為戰相互壓價，其結果基本會非常危險，真正的產品是以品質取勝，變壓器的基因基本上能夠看得出在抗突發短路方面的問題所在，而國家電網、行業主管部門、專家學者在變壓器新材料、新技術、新工藝推動的力度還可以有所建樹，配電變壓器產業化能力提升還有更廣闊的空間。希望本文的拙見可以幫助配電變壓器行業健康穩步發展，謝謝?。ㄎ?吳銀川）
