專利號2017106817999

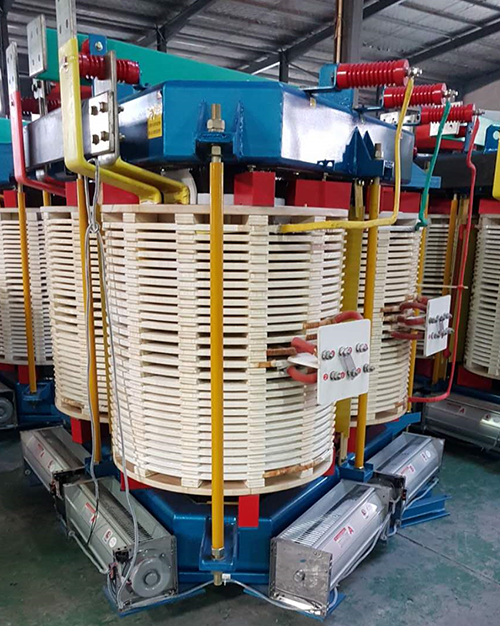

折疊式立體開口鐵心非包封干式變壓器是在原閉口非包封干式變壓器的基礎上，將心柱的端部分別設置一個開口區域。在進行絕緣裝配時采用線圈套裝的方式。折疊式立體開口鐵心非包封干式變壓器是將傳統的疊鐵芯變壓器、開口式單接縫和閉口式卷鐵芯變壓器進行融合，解決了大量生產中的工藝難題，符合國家標準及國家節能產品的要求。
1、 鐵心
采用折疊式開口鐵心，每個鐵心框由若干片精準的折剪成型料帶由內至外依次疊裝而成，由單框鐵拼裝的單相、三相鐵心再經過固化和綁扎工藝處理可使鐵心成為一個牢固的整體。
2、 抗短路能力強
折疊式開口鐵心的獨特結構和采用線圈的套裝工藝，充分的的發揮和有效的采取抗突發短路保障措施，具有抗短路能力強的特點。
3、可維護性
折疊式開口鐵心干式變壓器便于更換線圈，使變壓器具有可維護性，符合變壓器發展趨勢；
4、生產高效：在變壓器生產過程中，鐵心和線圈可以分體制造。線圈可在普通的繞線機繞制，從而不僅保證了線圈的制造質量，也提高了線圈的生產效率，適合于批量化生產；
5、節省材料
?。?）、鐵心窗高由于不需要繞線模具的空間限制，從而可以降低窗高，故可降低鐵心和線圈重量，從而降低鐵損和線圈銅損，有效地節省了材料成本。
（2）、開口鐵心變壓器線圈單獨繞制，鐵心線圈外徑與鐵心間的距離也可相應降低，從而減少鐵心和線圈用量量，降低鐵損和線圈銅損，節省了材料成本。
6、絕緣性能好
折疊式開口鐵心非包封干式變壓器線圈采用芳香聚酰胺絕緣紙及類似的材料，緣紙等級為H級。芳香聚酰胺絕緣紙能夠工作在高達220℃溫度下，具有難燃、阻燃、自熄、無毒、防火等特點。
7、機械強度好
上下夾件均為整體式，保護整個鐵心在制造、運輸過程中不受外力，可有效壓緊和支承線圈．提高了變壓器突發短路時抗軸向電動力的能力。
8、節能、環保
?。?）節能
折疊式鐵心非包封空氣絕緣干式變壓器與傳統的變壓器相比，具有用材少，磁阻小，空載電流小的特點，尤其是立體結構鐵心，空載電流較國家標準減少了60%～80%，提高了功率因數，降低了電網線損。鐵心鐵軛截面為芯柱截面的一半，使得立體鐵心能夠自然降低空載損耗。確?？蛰d損耗最低。
?。?）環保
非包封空氣絕緣干式變壓器所選用的主要絕緣材料已成為環保其固有特性，非包封空氣絕緣干式變壓器采用立體開口鐵心，具有低噪音、漏磁場小、三次諧波為零等特點，減少對環境和電網的污9、成本低
?。?）材料成本
折疊式非包封空氣絕緣干式變壓器與傳統型疊片式變壓器對比，銅重和硅鋼的用量均有不同程度的下降。
?。?）閉口變壓器線圈需要在鐵心繞制，齒輪、模具復雜不易通用化，且拆裝齒輪工藝繁瑣。開口變壓器線圈則不需要齒輪、模具，從而節省人工成本。
（3）非包封鐵心線圈繞制，齒輪、模具復雜不易通用化，且拆裝齒輪工藝繁瑣。開口變壓器線圈則不需要齒輪、模具，從而節省人工成本。
?。?）采用的鐵心是由折疊式開口鐵心數控成型機自動化生產，實現了用機械替代人工，降低了人工成本，提高了生產效率。
