關鍵詞: 節能; S13 型配電變壓器; 技術經濟
2011 年8 月，國家電網公司編發了《第一批重點推廣新技術目錄》，S13 型及以上型號系列的配電變壓器( 以下簡稱配變) 被列入目錄，表示這些配變將逐步成為主導產品，替代老舊高損耗變壓器。根據《JB /T 3837—2010 變壓器類產品型號編制方法》，S13 型配變與同容量S11 型配變相比，空載損耗下降了20% ～ 30%，負載損耗不變; 非晶合金變壓器空載損耗比S11 型配變下降了60% ～ 67%，負載損耗不變。本文針對S13 型配變和其它型號配變，進行節能原理分析、技術性能分析和經濟比較，為選用該型號配變提供參考。
1 S13 型配變節能原理
傳統變壓器鐵芯采用平面結構及疊片工藝，存在三相磁回路不平衡、局部磁通方向和硅鋼片導磁方向不一致、多處空氣接縫等缺陷，制約了變壓器能效水平的提升。目前，節能型配變主要朝改變鐵芯結構和改良傳統疊片工藝方向發展。
1． 1 S13 型立體卷鐵芯配變

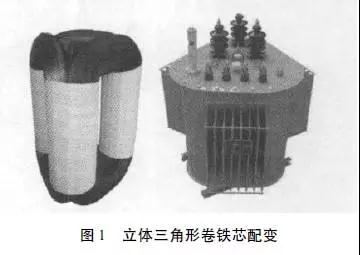

當前，國內眾多變壓器廠商通過改變變壓器鐵芯結構，生產S13 型立體卷鐵芯配變( 如圖1) 。該配變主要特點有: ①采用3 個相同的單框拼合成等邊三角形結構，使三相鐵芯磁路完全平衡、磁路最短，從而降低損耗; ②改變傳統的疊片方式，3 個單框采用硅鋼片連續卷繞而成，充分利用了硅鋼片的取向性，鐵芯無接縫，大大減少了磁阻，降低了損耗;③采用退火工藝，降低工藝系數，消除內應力，使空載損耗及空載電流大幅度下降。理論上，S13 型立體卷鐵芯配變易于生產，實際生產卻存在困難: 首先，退火工藝較難掌握; 其次，立體鐵芯設計技術掌握在少數變壓器廠商手中，存在技術壁壘; 再者，立體鐵芯繞線工藝較疊鐵芯復雜，需要在鐵芯柱上繞制，且繞線效率不如疊鐵芯。
1． 2 S13 疊鐵芯變壓器

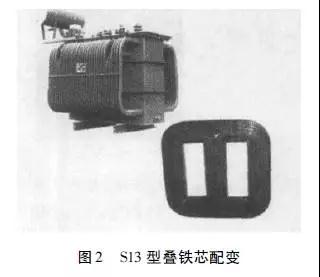

為降低疊鐵芯配變( 如圖2) 的損耗，生產廠家往往選購優質晶粒取向冷軋硅鋼片，增加鐵芯疊片厚度及銅線用量，或使用高價進口材料等。在提升能耗水平的同時，導致生產成本提高，成為S13 型疊鐵芯配變推廣應用面臨的難題。
2 經濟性比較
目前，國內應用的節能型配變主要有S11 型配變、S13 型立體卷鐵芯配變、S13 型疊鐵芯配變以及采用非晶合金鐵芯的SH15 型配變。其中，S11 型疊鐵芯配變與非晶合金SH15 型配變應用較多。
2． 1 年損耗比較

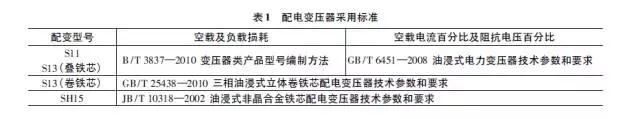

根據《GB 13462—2008 電力變壓器經濟運行導則》，綜合對比S11 型、S13 型、SH15 型( 非晶合金) 配變，計算各型配變的年損耗值。其中，S13 型分為疊鐵芯與卷鐵芯結構兩種。計算采用標準如表1。
根據《GB /T13462—2008 電力變壓器經濟運行》計算運行空載損耗NL 和運行負載損耗LL
NL = P0 + KqQ0，Q0≈I0%SnLL = fβ2Pk + Kq fβ2Qk，Qk≈Uk%Sn則年損耗電量L = 8 760 × ( NL + LL) /10 000式中P0———額定空載損耗，kW;
Pk———額定負載損耗，kW;Sn———變壓器額定容量，kVA;
I0%———變壓器空載電流百分比;
Uk%———阻抗電壓百分比;Q0———空載無功損耗，kvar;
Qk———額定負載漏磁功率，kvar;β———平均負載系數;
f———負載波動損耗系數，取1． 05;
Kq———無功經濟當量，取0． 1 kW/kvar。

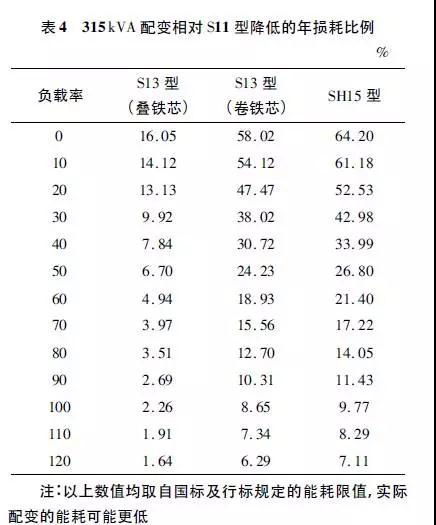

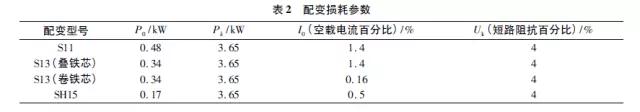

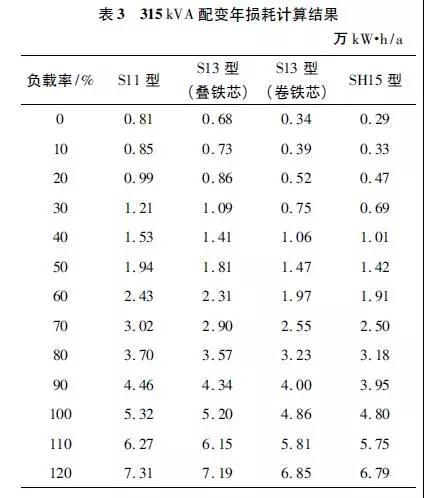

S13 型配變空載損耗比S11 型降低30%，負載損耗相同。以315 kVA 配變?yōu)槔?，各型配變的損耗參數如表2，年損耗計算結果如表3，相對S11 型配變降低的年損耗比例如表4，年損耗曲線如圖2。

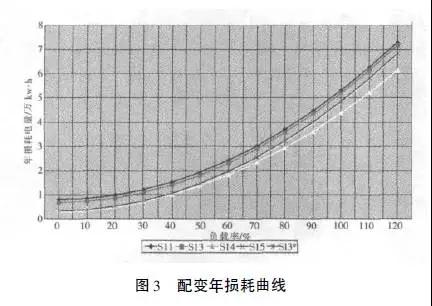

由圖3 知，根據標準限定值，年損耗電量從大到小依次為: S11 型＞ S13 型( 疊鐵芯) ＞ S13 型( 卷鐵芯) ＞ SH15 型。
2． 2 經濟性比較
電價按0． 65 元/kW·h 計算，平均負載率30%的配變的年運行成本對比如表5。
經濟性比較采用等年值法，即指按照預定的投資報酬率，將有關投資項目在其有效使用年限內的現金流量統一換算成每年平均的等價金額。折算現金流時，可依據投資項目的情況，分別計算每年相等的現金凈流量，通過等年值來分析、評價投資方案。若以A 表示等年值，以C1表示某項資產的現值，以C2表示每年的營運成本，以R 表示每年的現金流量，以S 表示固定資產殘值，以n表示期數，以i 表示利率，則等年值可表示為A = －［ C11 － ( 1 + i) － ni+ C2］+ R + S( 1 + i) n － 1i為進行對比，以下案例均按配變?nèi)萘?15 kVA、平均負載率30%、設備運行年限20 a、利率6%、變壓器期滿殘值1 000 元來計算。

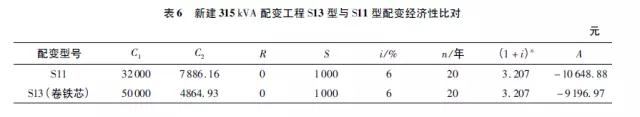

( 1) 新建315kVA 配變工程將S13 型與S11 型進行對比，假設中標廠家生產的S11 型及S13 型配變均按國標能耗值生產。S11 型配變售價3． 2 萬元，S13 卷鐵芯配變售價5 萬元，計算結果如表6。
由表6 可見，S13 卷鐵芯變壓器的年投入較少，比S11 型配變更為經濟。

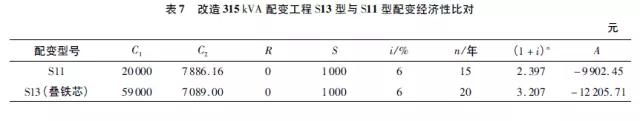

( 2) 改造315 kVA 配變工程用S13 型配變替換S11 型配變，假設S11 型及S13 型配變均按國標能耗值生產，S11 型配變已使用5 年，殘值為2 萬元，S13 型疊鐵芯配變售價5． 9 萬元，計算結果如表7。由表7 可見，用S13 型疊鐵芯配變替換S11 型配變并不經濟。
3 配變性能比較
3． 1 噪音大小

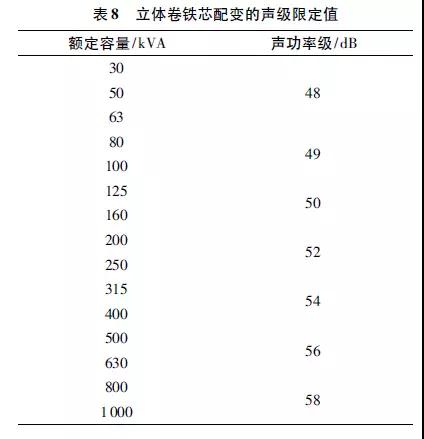

變壓器的噪聲不僅污染環境，危害人身健康，而且影響設備正常運行。目前，對非晶合金鐵芯配變的聲級限值并無標準規定，僅由制造單位與用戶協商確定。根據標準，10 kV 油浸式電力變壓器的聲功率級不得超過50 dB?！禛B /T 25438—2010 三相油浸式立體卷鐵芯配電變壓器技術參數和要求》對立體卷鐵芯配變的聲級限定要求如表8。
鑒于標準僅對立體卷鐵芯配變作具體要求，通過調查著名的變壓器生產廠家，得出結論: S13 型疊鐵芯配變噪音水平低于同容量S11 型配變和SH15 型非晶合金配變; S13 型立體卷鐵芯配變的噪音水平未明顯低于S13 型疊鐵芯配變。各廠家標稱噪音水平均滿足標準要求，但具體各型號變壓器噪音水平的控制取決于研發及生產水平。SH15 非晶合金配變的噪音水平普遍較高，遠高于S13 型及S11 型配變。
3． 2 外形大小
與S11 型及SH15 型配變外形尺寸相比，S13 型疊鐵芯或卷鐵芯配變外形尺寸未見明顯變化。
3． 3 變壓器重量
分別對3 個廠家生產的配變進行調查，A 廠S11 型、S13 型以及SH15 型配變，B 廠立體鐵芯S11型、S13 型配變以及C 廠SBH15 型配變，對比如表9。S13 型配變和S11 型配變重量處于同一水平，與非晶合金配變的對比，則S13 型配變優于SH15 型非晶合金配變。
3． 4 過負載能力
根據《GB /T 1094． 7—2008 電力變壓器第7 部分: 油浸式電力變壓器負載導則》，變壓器壽命通常以設計環境溫度及額定運行條件下連續運行計算。當負載超過額定值和設計環境溫度時，變壓器老化加速。變壓器的過負載能力是指當其超額定電流運行時，允許的負荷電流與額定電流之比以及持續時間。尚無資料表明，能耗水平的提高與配變的過負載能力提升有關。對比S13 型卷鐵芯與疊鐵芯配變，由于卷鐵芯變壓器有內線圈骨架( 如圖4) ，該骨架較厚且線圈熱量不能通過骨架散發，內線圈的內層和外層在單位面積上的發熱量相等，但內線圈的內層只有一面散熱，而外層兩面散熱，使內線圈的溫升比平均溫升高很多。疊鐵芯變壓器的內線圈與鐵芯柱之間的紙筒較薄，散熱效果好，內外層間溫差較小。因此，即使兩種變壓器的溫升試驗數據一致，但由于卷鐵芯變壓器的最熱點溫升比疊積式鐵芯變壓器高，使其實際過負載能力比疊積式鐵芯變壓器弱。非晶合金鐵芯變壓器與其它傳統的硅鋼片鐵芯配變一樣，一般不允許長時間過負荷運行。任何配變的過負載運行均須符合《GB /T 1094． 7—2008 電力變壓器第7 部分: 油浸式電力變壓器負載導則》的相關規定。配變實際過負載能力主要取決于損耗、絕緣材料耐熱等級、環境溫度。變壓器損耗低、發熱少、溫升低，則過負荷能力強。變壓器鐵芯材料的特性并不是決定變壓器過負載能力的關鍵因素。
非晶合金配變的空載損耗低，比相同負荷下的硅鋼片鐵芯配變的發熱少、絕緣溫升低，理論上實際過負載能力可能更強。
3． 5 承受短路能力
配變承受短路的能力主要取決于耐熱能力與動穩定能力。運行中的配變在強大的短路電流產生的電磁力作用下，出現位移、損傷及高溫升，導致?lián)p壞概率增大。配變抗短路能力與制造工藝有關。制造廠應提高配變的繞組墊塊加工、繞組生產、繞組預套裝、內繞組撐緊及總裝的緊固等方面的工藝水平，同時應加強產品質量檢查以及驗收力度。尚無資料表明配變承受短路的能力與鐵芯材質有關。理論上，卷鐵芯變壓器身結構更對稱平衡，立體三角形的穩定性更好，其抗短路能力可以更強。實際上，最終決定配電變壓器承受短路的能力是其生產工藝水平。因此，任何配變承受短路的能力不隨能耗水平的提高而提高，也不以鐵芯結構、材質為判斷依據，應以產品驗收及實驗為準。
4 結論
基于以上分析，S13 型配變的經濟性優于S11型配變。技術上，相同廠商對S13 型配變的綜合性能水平控制不弱于S11 型配變。因此，選擇S13 型還是S11 型配變，主要由產品價格決定。通過等年值法求出的絕對值越小，則每年投入越少，即選用該型號配變更經濟。SH15 型非晶合金鐵芯配變較S13 型配變更經濟，但其存在一些明顯的劣勢，如噪聲大、重量較重。在使用中，供電部門反映非晶合金配變的過負載能力與承受短路的能力較差，但研究表明，鐵芯的差別并非過負載能力與承受短路能力的決定因素。SH15 型非晶合金變壓器鐵芯的非晶合金帶材厚度極薄，僅0． 025 mm，不到常用硅鋼片( 2． 3 mm) 的1 /10。受制造工藝、長途運輸?shù)扔绊懀诔杀究刂频那疤嵯?，過負載能力與承受短路能力的提升相比硅鋼片鐵芯配變存在更大困難，這是非晶合金鐵芯配變在一些性能方面頗受質疑的原因。在確保經濟性的前提下，提倡試點應用S13 型配變。因制造廠商良莠不齊，應嚴格配變的入網檢測，確保入網變壓器的溫升、絕緣性能、過負載能力、承受短路能力等達到相關標準及供電企業的要求。SH15 型非晶合金配變適用于對噪聲、重量等因素不敏感的地區，且應在負載率較低、空載損耗占比較大的臺區應用。既能發揮非晶合金配變空載損耗低的優勢，也避免了因非晶合金鐵芯配變長時間處于超載運行而燒毀的情況。
