前言
立體卷鐵心近兩年迅速進入市場， 目前已有不少?gòu)S家具備此項目生產能力； 并且近兩年也增加了若干家專業加工立體卷鐵心的廠家。 立體卷鐵心與傳統疊片式鐵心及平面卷鐵心之間的優劣在很多文獻中已有針對性的闡述，這里不做介紹，本文中筆者僅對其工廠加工時如何下料談一點見解。
立體卷鐵心目前的加工方法
目前立體卷鐵心的加工方法常用的有兩種：一種是圓形截面、另一種是多邊形截面。圓形截面是通過雙刀開料機進行開料，開出兩邊為曲線形的條帶，經過鐵心卷繞機卷繞后得到的鐵心柱截面為圓形。此方法加工的鐵心截面填充系數高， 但材料利用率低。多邊形截面是通過單刀開料機進行開料，開出若干段梯形條料， 經過鐵心卷繞機卷繞后三框拼合得到的鐵心心柱截面為接近圓形的多邊形。 此方法填充系數在 0.95 左右，材料利用率理論上可達 100% 。第二種方法更為廣大做鐵心的廠家所接受。
多邊形截面立體卷鐵心結構簡單介紹

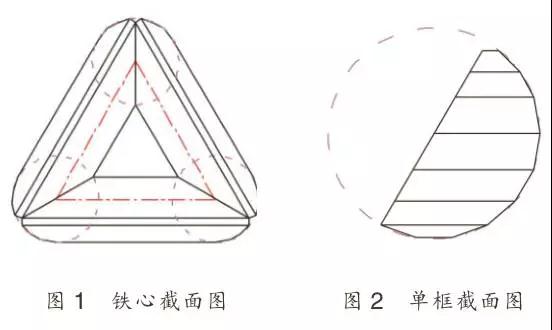

多邊形截面立體卷鐵心結構為三個經過卷繞后的鐵心框拼合得到一個整體鐵心。 每個單框截面近似一個半圓形。 如圖 1 和圖 2 所示：
每個鐵心框是有若干級梯條帶依次首尾相接連續卷繞而成，每臺變壓器鐵心設計不同，開料時參數各異。每級條帶開料時需要確定三個尺寸數據：小頭寬度、大頭寬度和條帶長度。開料所需的這三個尺寸與 D 、 M 0 和 H w 密切相關。
工廠現有開料所存在的問題
先看一個實例： 鐵心型號 S13-MR · L-200/10D=160 、 M 0 =295 、 H w =300 。

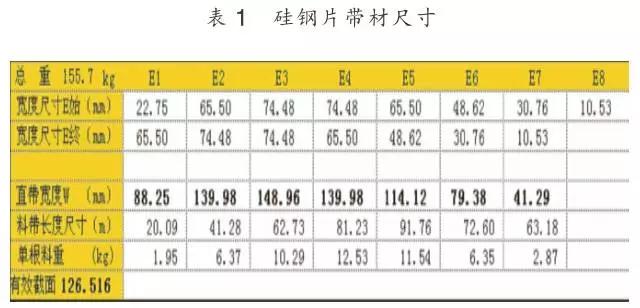

用傳統方法計算結果如表 1 所示。
由表 1 看出，每一級的具體尺寸都帶有小數。通常開卷鐵心梯形條料時先開出矩形長條料， 再經過專用設備（折線開料機）把矩形長條料一分為二，開出所需要的梯形料帶。 以做平面疊鐵心的常規做法是寬度個位數保持為 0 或 5 ， 因?yàn)檫@樣的規格一是方便加工；二是減小庫存量，因?yàn)橐淮伍_出的條料不見得當次能用盡。 但對于立體鐵心的加工往往需要開出各種寬度來滿足實際需求。 寬度個位數不局限于 0 或 5 。 而是任意值，甚至是小數。 再者同一臺鐵心不同的分級所需要料帶的長度也是不同的， 這給下料數量精確控制帶來一定的麻煩。 往往會有些級會有所剩余。這樣，長此以往勢必會留下各種寬度矩形料帶做為庫存。
工廠實用加工開料計算方法
為避免已經開出的矩形料帶庫存的增加， 筆者提出一種實用的開料方法。 即控制矩形料帶的開料寬度，仍將所開矩形料帶寬度個位數保證為 0 或 5 。

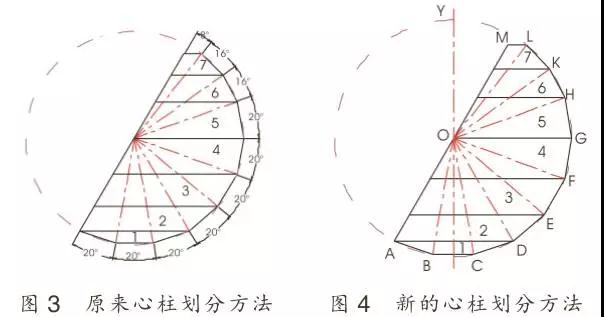

具體方法：調整每級的角度值，原來是按圖 3 所示分一個鐵心柱的各級，得到其相應的寬度和厚度，再計算出每級所需要的長度。 現將確定的角度值變?yōu)榭烧{(diào)，即向上和向下給個角度范圍進行寬度調整。因?yàn)槠鋵挾仍诓煌慕嵌葧r(shí)是變化的。
按圖 4 所示， 保證線段 AM 角度與豎向軸線OY 呈 30° 夾角不變。依次調整點 C 、 D 、 E 、 F 、 G 、 H 、 K 、L 在圓周上所處的位置。注意的是點 C 與點 B 對稱，不需要調整點 B ，調整點 C 的同時點 B 的位置同樣發生變化。 另外點 A 也保證其與點 D 對稱，還需要保證 A 點必須在外接圓內， 并且點 A 所在的線段AM 保證豎向軸線 OY 夾角為 30° 。
按此方法調整得出所需要的寬度， 每級的厚度在寬度確定的同時也得以確定。 再根據具體產品的D 、 M 0 和 H w 得出每一分級的長度。 值得說明的一點是：第四級尾端按原來的方法寬度尺寸等于半徑，而此時不一定等于半徑，另外第四級尾端與點 G 相應在 AM 線段上的點（估且定為點 G′ ，圖上沒標出）也不一定是在圓心位置，計算窗寬的時候有必要注意。
再來看一個實例：鐵心型號 S13-MR · L-100/10D=131 、 M 0 =250 、 H w =256 。

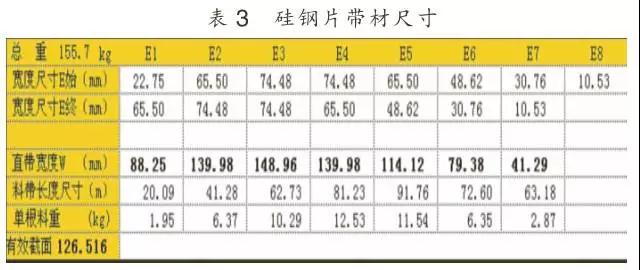

傳統模式如表 3 所示。

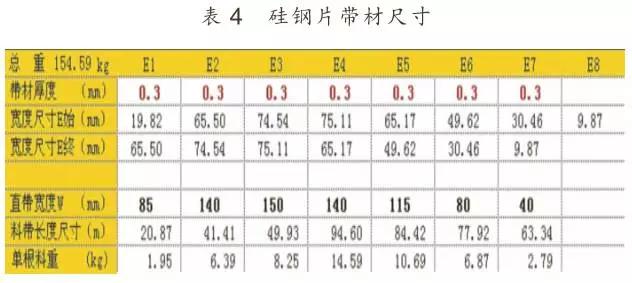

5 （ 0 ）模式如表 4 所示。
結論
以此方法開料， 即使是所開出的直料不能一次性使用完畢。 由于規格同樣保證其寬度個位數為 0或 5 ，提高了利用機會，大大減少了庫存量。
